电动卧卷夹钳价格是为满足各大钢厂、港口、码头等单位大批量卧式卷状物体的吊运需求,根据中华人民共和国机械行业标准重型机械通用技术条件JB/T50001-5000-15-1998,借鉴国内外成熟技术,经过数年的精心开发、研究、设计、试制成型的卧式卷状物体转运工具。
中文名 电动卧卷夹钳
类 型 卧式卷状物体转运工具
分 类 齿轮齿条式,三丝杠式
使用地区 各大钢厂、港口、码头等单位
电动卧卷夹钳价格的分类
根据传动方式的不同可分为两类:
①齿轮齿条式电动卧卷夹钳
②三丝杠式电动卧卷夹钳

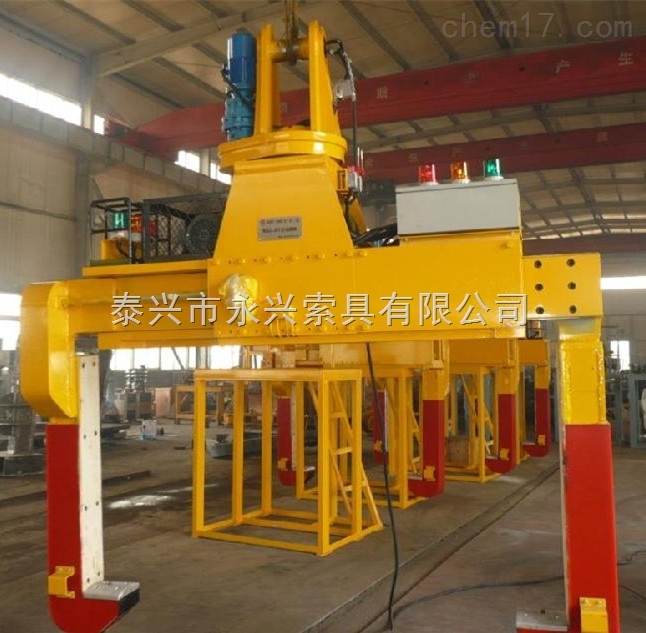

齿轮齿条式电动卧卷夹钳由吊架、平移驱动装置、钳臂、电气及控制系统、液压润滑系统、电缆卷升装置等组成,采用驱动电动机,通过一组齿轮齿条传动机构来实现钳腿的开闭动作,基动作由起重操作人员直接控制。具有重量轻、操作简单、动作灵活可靠、转运安全方便、作业效率高等特点,主要用于钢铁厂、港口、码头等单位大批量卧式卷状物体的转运。
特点:
1、额定载荷8~30T,电器控制采用PLC控制。
2、吊具的驱动为制动电机,通过力矩限制器、带传动、减速器、齿轮齿条传动来实现夹钳的开合。
3、光电检测对心。在夹钳一侧钳腿有两个光电发射器,另一端有两个接受器,当光电接受器接受到另一侧发出的光源时,即可夹紧。
4、当吊钳的两侧接近卷板尚有25mm距离时,光电限位器动作,夹钳两个限位都动作后,电机停止并制动。
5、夹钳的操纵位置在驾驶室内(或在行车摇空器上)。
6、吊具的zui大和zui小位移有机械和电器双重限位。
7、偶然有夹钳钩对中卷板壁夹紧的情况,加紧后力矩限制器仍起保护作用,保证夹钳和卷板不会受伤。
8、吊具吊起后,如有误操作,例如按了电器的打开按扭,这时钳口承重开关起作用,确保作业安全。
9、夹钳速度:单侧4.5米/分钟,双侧9米/分钟。
10、夹钳的润滑采用手动泵集中润滑,每班注油1~2次。
三丝杠式电动卧卷夹钳
1、此夹钳采用三丝杠式传动,可方便的进行卧卷的吊运。
2、动作平稳自如,作业安全、可靠。有完善的检测装置(自动对心、边部检测防撞、安全保护装置、防止误操作功能),并设置各状态指示灯。在荷载及失电后有机械锁定装置。在故障时有手动开、闭功能。
3、采用plc电气控制,可在遥控或司机室操作。电气连接采用多芯插头、插座固定在吊钩端子箱,电气箱易拆卸、维护,电缆采用端子连接,布线整齐,有标号。
4、全部采用优质低合金结构钢制造,焊缝采用无损探伤。
5、结构件喷丸,醇酸磁漆面漆,各项标识明确。
注:相关属性、价格仅供参考,产品为定做类产品,无法实际标价,更多详细说明、价格咨询请联系我们,谢谢!
